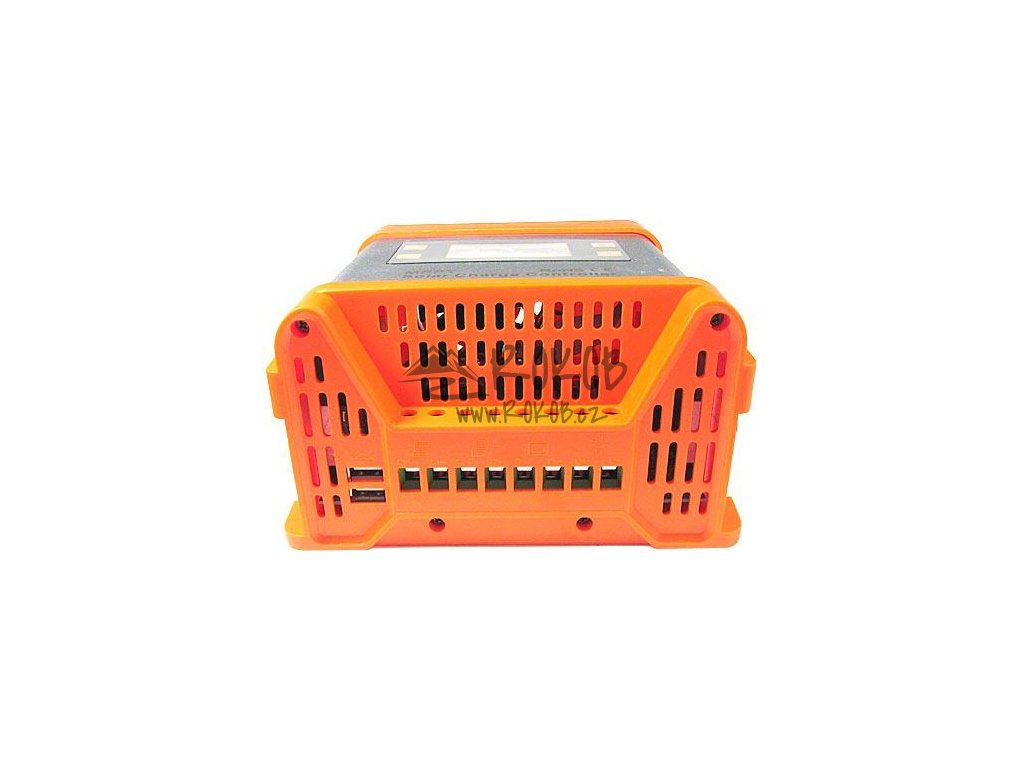

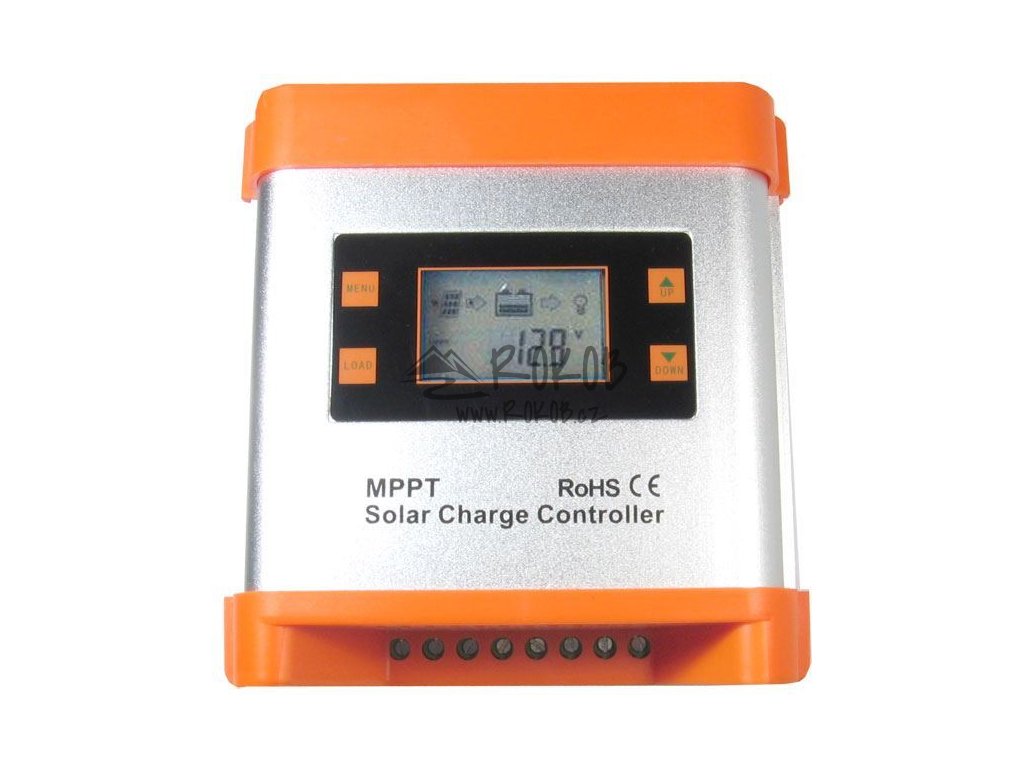

Solární regulátor MPPT 12/24-20D

Kód: 42791
1 639 Kč 1 355 Kč bez DPH
externí sklad
Můžeme doručit do:
26.6.2024

Solární regulátor MPPT 12/24-20D

Detailní informace

Detailní popis produktu

Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např z 30V a 5A vygeneruje cca 15V a 10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

**Specifikace:**
Systémové napětí 12V nebo 24V
Automatická detekce podle napětí připojené baterie
Max. výkon FV panelů: 260W/12V (520W/24V)
Terminál pro 1 nebo 2 FV panely
Rozsah vstupního napětí z FV panelu: 22-90VDC/12V, 44-90VDC/24V
Max. nabíjecí proud:20A
Třístupňové nabíjení baterie (CC, CV - boost, CV - float)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosaženísvorkového napětí 14-15V (nastavitelné)
CV-float = nabíjení udržovacím napětím 13,5-13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost)
Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
Nevhodný pro Li-Ion, LiFePO4 nebo Li-Pol baterie
Max. zátěž na svorkách pro spotřebič: 8A
Rozměry: 170x170x100mm/1,3kg

**Poznámka:**
Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca 17-18V. Takové napětí dokážou vygenerovat i panely určené pro regulátory PWM a systémové napětí 12V. Pro regulátor MPPT je však toto napětí nedostatečné, neboť nedokáže vytvořitvhodnou V-A charakteristiku pro nabíjení baterie. Ideální je použití dvou panelů 12V v sérii nebo jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného pro stacionární FV elektrárny.

**Koncové napětí pro nabíjení nastavte takto:**
**AGM, AGM GEL:** 14,2V(28,4V)
**trakční s tekutým dielektrikem, startovací** 14,5V(29V)
rozsah nastavení=14-15V(28-30V), přednastaveno 14,4V(28,8V)
**Napětí pro znovupřipojení baterie k nabíjení nastavte na 12,8V(25,6V)** (přednastaveno 12,8V/25,6V)
rozsah nastavení 12-13V (24-26V)
**Napětí pro odpojení regulátoru od baterie nastavte na 10,8V(21,6V)** (přednastaveno 11/22V)
rozsah nastavení 10-11V(20-22V), slouží k ochraně regulátoru při vadné baterii
